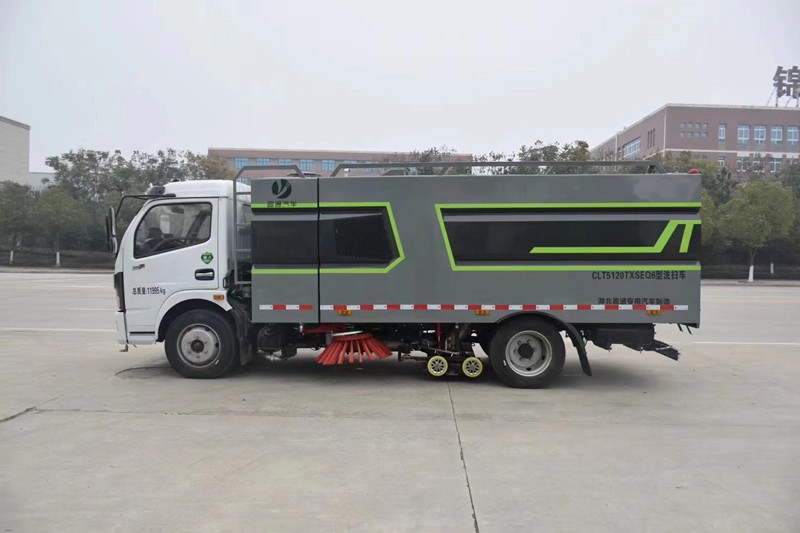

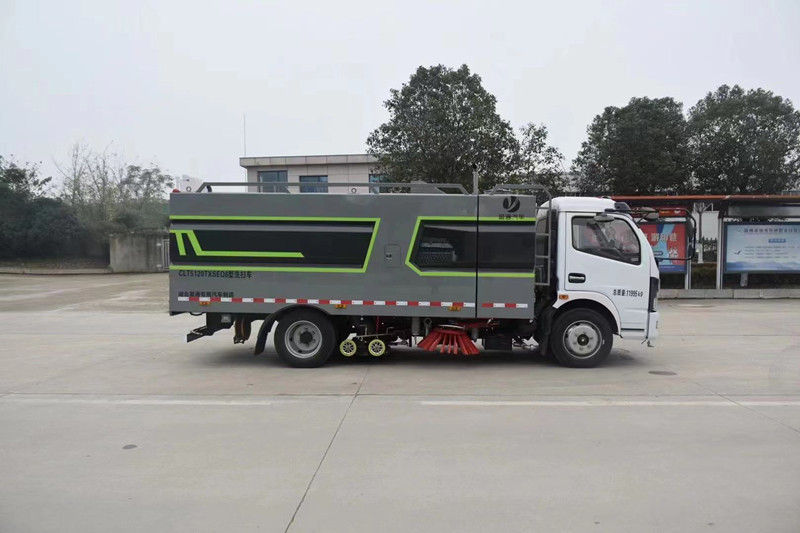

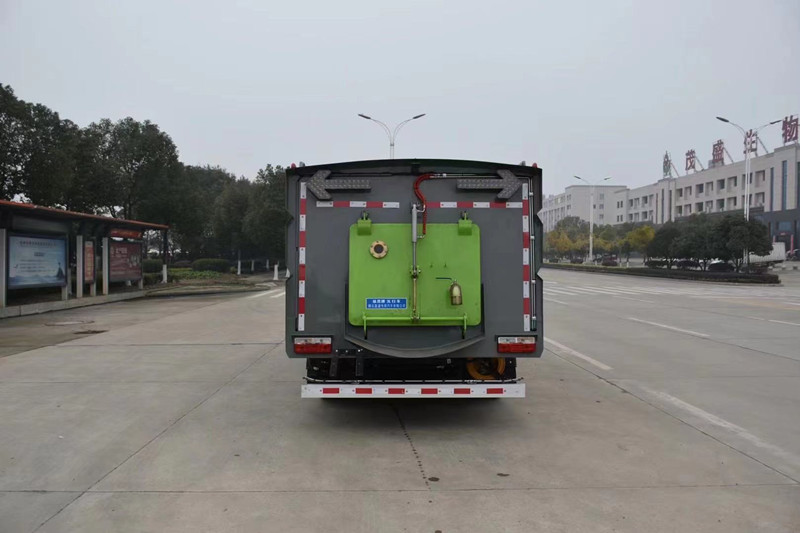

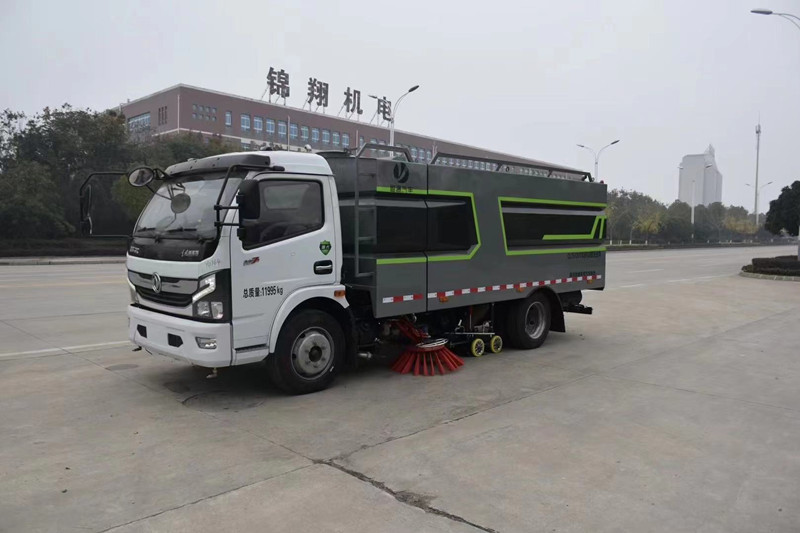

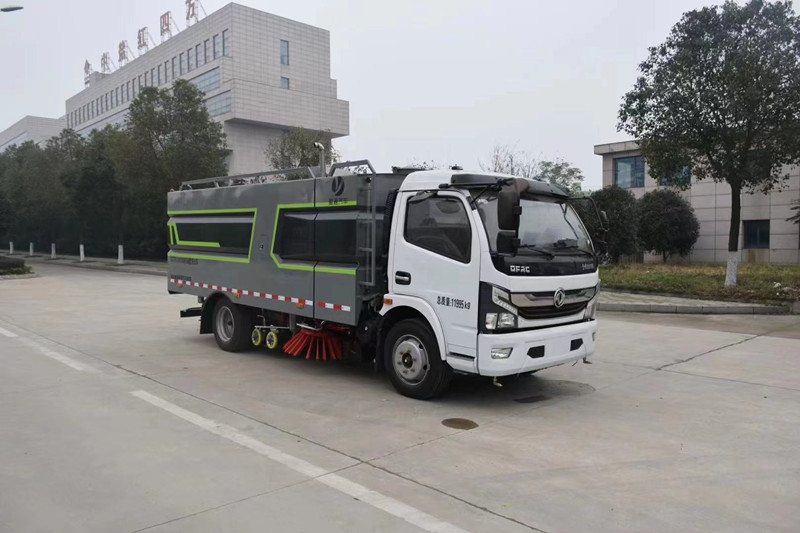

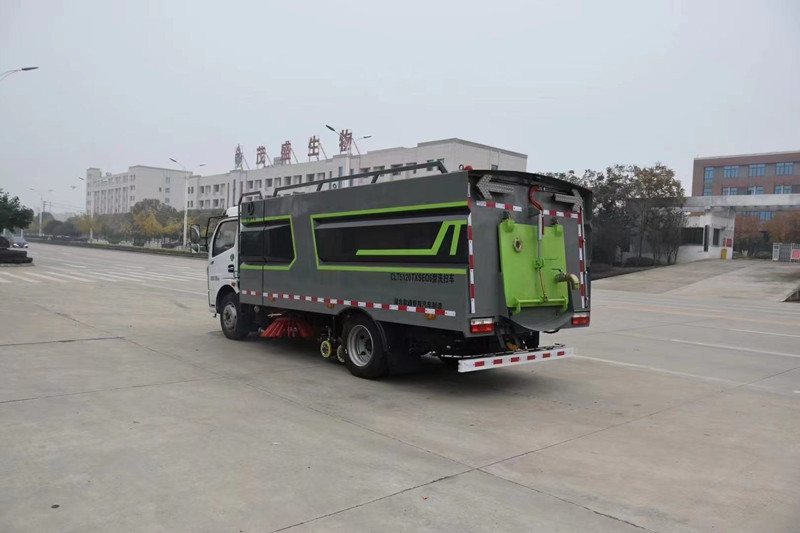

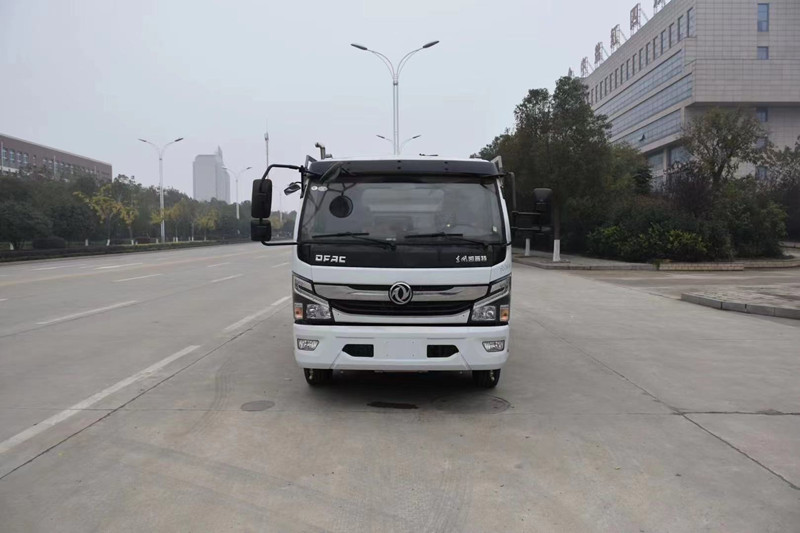

CLT5120TXSEQ6 型洗掃車功能介紹 1. 東風多利卡洗掃車采用洗，掃，吸，混合的方式收集垃圾，濕式除塵、電液 PLC 一鍵控制，液壓傾翻卸料的作業方式對路面進行清掃作業。 2. 采用副發動機專門驅動風機和液壓系統，保證行駛過程中能繼續工作，保證 清掃過程的連續性。 3. 采用“中置兩掃盤 +噴霧降塵+中置寬幅吸嘴（內置高壓噴桿及兩側高壓噴 桿）”的結構布局，對泥濘路面有更好的清潔效果，清掃過程中砂石不在飛 濺揚塵，此布局便于清掃裝置與吸盤的調整與維護，轉場作業時整車通過性 好。 4. 副發動機與風機之間的傳動設置設有自動離合器，可保證副發動機空載啟動 和停機時與風機的自動脫離，降低了對副發動機的沖擊，提高了副發動機的 工作可靠性和使用壽命。 5. 掃盤有遇障礙自動避讓保護功能和自動復位功能，遇到障礙自動回縮，越過 障礙自動回位。 6. 掃盤轉速可根據各種不同的清掃工況來調整轉速，能保證在各種污染狀況下 都有良好的清掃效果 7. 采用先進，高效的專用風機和可隨路面自動找平的全浮動式吸嘴，清掃效果 好，使用壽命長

東風9方洗掃車-東風12噸洗掃車

性能參數簡介 項 目 主要性能參數 車 型 東風多利卡

整車型號 CLT5120TXSEQ6 型洗掃車 底盤型號、類別、生產企業 EQ1125SJ8CDC 二類 東風汽車股份有限公司 排放標準 GB3847-2005,GB17691-2018 國Ⅵ 發 動 機 主機 底盤發動機型 號及生產企業 YCY30165-60 廣西玉柴機器股份有限公司 功率 121 馬力 165 排量 2970 副機 清掃發動機型 號及生產企業 B140 東風康明斯股份有限公司 功率 102 馬力 140 排量 3200 燃油種類 0 號輕柴油(與底盤共用柴油箱) 車輛 基本 參數 外形尺寸(長 X 寬 X 高)mm 7100*2350*2750

軸距 3800 輪胎 245/70R19.5,8.25R20 輪胎數量 7(含 1 備胎) 輪距 前輪 1745 后輪 1630 額定乘員 3 人 前懸/后懸 1130/2070

接近角 21° 離去角 11° 離地高度 180 額定載質量 4355 整備質量 7445 最大總質量 11995 專用性 能參數 垃圾箱容積( m3 ) 4（不銹鋼材質） 清水箱容積( m3 ) 5（不銹鋼材質） 清掃寬度 2800-3200 清掃作業速度(km/h) 3-15 保潔作業速度(km/h) 15-20 最大清掃能力(m2/h) 48000 抽 吸 能 力 密度(g/cm3 ) 2.0 質量 1.5 抽吸粒度 ≥100 垃圾廂傾卸角 ≥45° 清掃效率 ≥96% 作業噪聲<88 符合 GB7258 規定 行駛性 能參數 驅動型式 4×2 后軸驅動 懸架型式 鋼板彈簧 鋼板彈簧片數(前/后) 8/10+7 制動型式 雙回路氣壓制動、鼓式 制動距離(滿載 30km/h) ≤10m 最高車速(km/h) 99 最小轉彎半徑 8 最大爬坡度 ≥30％ 離合器系統 單片干式膜片彈簧離合器，液壓操縱

變速器系統 機械式 萬里揚6檔變速器，帶同步器，手動 發動機耗油量 行駛 (L/1 00k m) 作業(L/h) 作業(L/10000m2 ) ≤12 ≤6 ≤3 降塵系 統 噴水形式 低壓霧狀 主要元件組成 水過濾器、管路、不銹鋼噴架、高壓噴嘴等 高壓水泵 品孚 安裝位 置 清掃降塵 左右前掃盤 吸塵降塵 吸盤吸風口內 控制型式 電子控制，一鍵操作 液 壓 系 統 型式 開放式，電動控制集中操縱 主要元件 齒輪泵、擺線馬達、液壓缸、電磁閥、動力單元等 擺線馬達 三洋機械 齒輪油泵 長源機械 液壓油缸 海普瑞斯液壓油缸 液壓缸密封件 鼎基 液壓油管 天河 電磁閥組 海普瑞斯 防震壓力表 紅旗 回油過濾器 海普瑞斯 系統溢 流壓力 Mpa 12-15 液壓油 箱容積 L ≥60 電 系統組成 由底盤車電路和副發動機電氣部分及專用工作裝置操作控制電路組 成。器 系 統 底盤車系統電壓 (V) 24

工作裝置系統電壓 (V) 24 電控箱面板組成 副機轉速表、副機水溫表、機油溫度報警裝置、各種操作控制開關 控制開關 上海施耐德(中法合資) 可編程序邏輯控制 器 百兆富 斷路器 海格 蓄電池型號 12V-70A.H (2 只并聯) 風 機 系 統 型式 專用高壓離心風機 品牌 聯銳風機 額定工 作轉速 r/min 29500 傳動型式 副發動機、離合器、帶齒耐高溫 A 帶傳動(4 根) 風機皮帶 浙江三力士 自動離合器 離心式，進口材質，質保壹年，使用壽命可達 1 萬工作小時 風量(m3/h) 5000 ~ 7800 清掃 系統 型式 在底盤前后軸之間，車架兩側對稱位置各布置一個可升降、可外伸 的立掃掃盤，掃盤旋轉由液壓馬達驅動，轉速可調。 主要元件組成 掃盤支架、掃盤、油缸、油管、連桿、調節桿、液壓馬達等 掃刷 撐開 直徑 mm φ800-900 掃盤 馬達 轉速 r/min 140 掃盤數量 2 單個掃盤配刷數量 22

掃盤 傾角 調整 前掃盤 前傾 5°~15° 外傾 5°~10° 后掃盤 前傾 5°~10° 內傾 5°~10° 吸嘴 裝置 型 式 吸嘴懸掛在底盤車后輪之間，由吸嘴、滾輪、吸管組成，吸嘴體可 隨動，吸嘴升降用油缸控制雙吸口寬吸嘴，內置帶高壓噴嘴的長排 噴桿（噴嘴數量 8），吸嘴體與路面隨動。液壓驅動電氣自動控制吸 嘴升降，彈簧浮動懸掛。 吸管 直徑 mm φ180 吸管品牌 NORRES 行走輪軸承 SKF(斯凱弗) 行走輪耐磨外圈 Stellana 工作狀態吸嘴邊剛 性部份 離地間隙 5～8 吸嘴吸管風速 (m/s) 50 ～ 65 吸嘴負壓 (mmH2O) 380 其它 配置 報警系統 倒車語音報警系統 副操作系統 尾部帶電控操作系統，控制大廂升降及后門開關，避免用戶在駕駛 室內操作因觀察不到后方情況發生安全事故。 手動泵應急舉升系 統 如遇副發動機故障造成液壓系統不能使用，掃刷、吸盤、大廂均不 能升降，可使用手動泵應急舉升系統操作。
